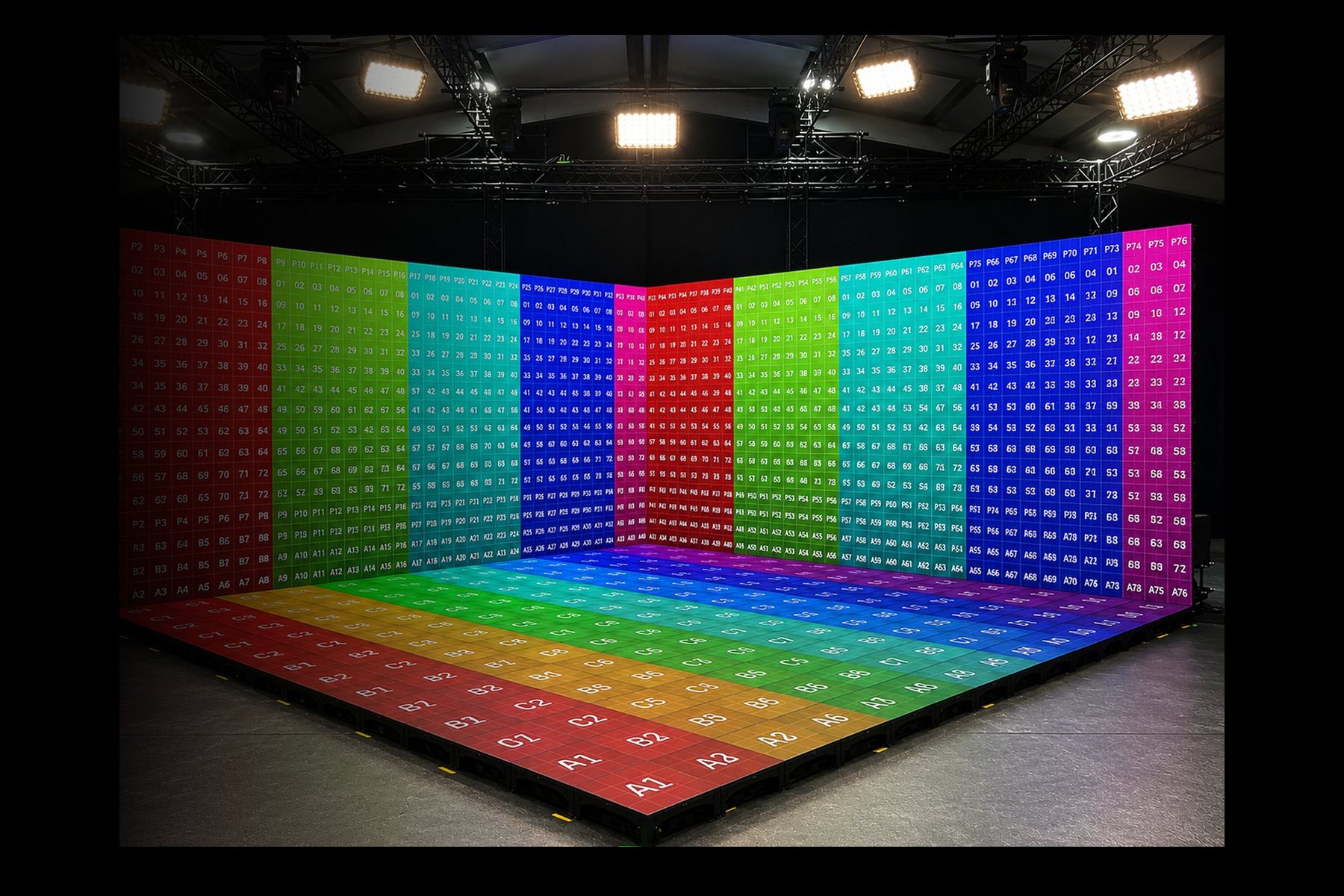

LED zemin ekranlar: dans pisti, sahne ve interaktif zemin için seçim rehberi

LED zemin ekran, bir prodüksiyonda insanların üzerinde durduğu, dans ettiği, flight case sürdüğü ve zaman zaman içecek döktüğü tek ekrandır; bu yüzden arkasındaki duvardan farklı kurallarla seçilir. Önce taşıma kapasitesi, yüzey ve terazileme gelir; piksel aralığı ve parlaklık ikinci sıradadır. Bu rehber zemin kabininin yapısını, kg/m² değerinin gerçekte ne anlattığını, yukarıdan bakılan bir yüzeye uygun piksel aralığını, interaktif LED zeminleri ve düğün, sahne, XR stüdyosu, showroom ve müze için örnek hesapları ele alır.

LED zemin ekranı duvar kabininden ayıran nedir?

Duvar kabini yalnızca kendini ve altına asılan kabinleri taşır. Zemin kabini ise basınç altında çalışır: yük yukarıdan gelir, maskeden ve modülden geçerek döküm şasiye aktarılır ve ayaklardan alt zemine iner. Bu yüzden şasi bir muhafaza değil, taşıma değeri yayımlanan yapısal bir parçadır ve diğer bütün bileşenler bu yük yoluna göre tasarlanır. Piyasada "basılabilir LED ekran" diye aranan ürün tam olarak budur.

1. 01Yük taşıyan şasi: ağırlığı modülleri eğmeden ayaklara ileten kaburgalı metal yapı.
2. 02Maske: LED'leri koruyan, topuk ya da tekerlek basıncını yayan, mat ve kaymaz dokulu temperli cam ya da polikarbonat üst katman.
3. 03Sızdırmaz yüzey: her modülün çevresindeki conta tozu, konfetiyi ve dökülen sıvıyı kartlardan uzak tutar.
4. 04Ayarlı ayaklar: bağımsız terazileme ayakları bozuk zemini alır, platformun altında kablo boşluğu bırakır.
5. 05Rampa ve kenar profilleri: eğimli profiller açık kenarı kapatır, takılma riskini kaldırır ve dış sıradaki kabinleri korur.

Ürün gamımızda bu ürünün adı XR Floor'dur: dört adet 250 × 250 mm manyetik modülden oluşan 500 × 500 mm kabin, içi boş şasi sayesinde 10,5–11,5 kg ağırlığındadır ve bağımsız ayakları 60–75 mm aralığında ayarlanır. Taşıma kapasitesi üç kat güvenlik katsayısıyla 1.500 kg/m²'dir; yüzeyi kaymaz ve yansıma önleyicidir, hareket sensörüyle sipariş edilebilir. Aynı zeminin sanal prodüksiyon için stüdyo duvarı ve tavanıyla birlikte yapılandırılmış hâline XR Deck diyoruz. Kiralama duvarlarıyla aynı yarım metrelik ızgarayı paylaşır; zemin ve duvar dolgu parçası gerekmeden birbirine oturur.

LED zemin taşıma kapasitesi: kg/m² ne anlatır?

Taşıma kapasitesi sorulacak ilk sayıdır ve en sık yanlış okunan sayıdır. 1.500 kg/m² gibi bir değer düzgün yayılı statik yükü anlatır: yüzeye eşit dağılmış ve hareketsiz duran ağırlık. Piyasadaki zeminler genellikle 1.500–2.000 kg/m² arasında, araç için özel tasarlanmış yapılar bunun üzerinde değer taşır. Gerçek bir zemine üç farklı yük etki eder ve bunlardan yalnızca biri teknik föyde yazar.

Yayılı yük: ayakta duran ve dans eden insanlar

Sıkışık bir kalabalık metrekarede dört beş kişiye ulaşır; kişi başı 80 kg ile bu 320–400 kg/m² eder. Dans buna dinamik bir katsayı ekler: bir sıçrayış yere vücut ağırlığının iki üç katıyla iner, dolayısıyla aynı ritimde hareket eden dolu bir pist anlık olarak 1.000–1.200 kg/m² seviyesine yaklaşabilir. Üç kat güvenlik katsayılı 1.500 kg/m² değeri bu durumu payıyla karşılar; bu sınıfın LED dans pisti ve sahne için kabul gören standart olmasının nedeni budur.

Noktasal yük: topuk, flight case ve lastik

Noktasal yük, küçük bir temas yüzeyinde toplanan ağırlıktır. 1.500 kg/m² değerindeki 500 × 500 mm kabin, yüzeyine yayılmış 375 kg'a denk yük taşır; madeni para büyüklüğünde bir tekerlekte 375 kg kabul etmez. İnce bir topuk az kuvvet ama çok yüksek basınç uygular ve buna şasi değil maske direnir. Dolu bir flight case her tekerleğine 100–150 kg bindirir; 2.200 kg'lık elektrikli bir otomobil her lastiğe yaklaşık 550 kg yükler ve bunu kabaca 15 × 20 cm'lik bir alana bırakır. Bu durumda yayılı yük değil, noktasal yük değeri istenir.

Her şeyi alt zemin taşır

Zemin, üzerindeki her yükü ve 42–46 kg/m² tutan kendi ağırlığını altındaki yapıya aktarır. Kiralama sahne platformları çoğunlukla 500–750 kg/m², eski balo salonu döşemeleri bazen daha düşük değer taşır; 1.500 kg/m² değerindeki bir ekran altındaki yapının kapasitesini artırmaz. Sahne kurulumunda sınır platformun değeridir. Kalıcı zeminlerde önce statik mühendisi döşemeyi onaylar.

Yukarıdan bakılan LED zemin ekranda piksel aralığı

Zemine alışılmadık konumlardan bakılır. Üzerinde duran kişinin gözü yüzeyden 1,6–1,8 m yukarıdadır ve iki ila dört metre ilerideki içeriğe bakar; bu 3–4,5 m'lik bir izleme mesafesi demektir. Oturan konuklar 3–10 m uzaktadır ve yüzeyi dar bir açıyla görür; kamera vinci ya da balkon 4–6 m yukarıdan bakar. Piksel aralığı rehberimizdeki on kat kuralına göre, yani milimetre cinsinden aralık metre cinsinden en kısa rahat izleme mesafesine eşit alındığında, P3.9 bu konumların neredeyse tamamını, P2.6 ise hepsini karşılar.

Zeminlerin P2.6 ile P4.8 arasında kurulmasının ve P3.9'un işin yükünü çeken aralık olmasının nedeni budur. Eğik bakıldığında pikseller bakış doğrultusunda sıkışır, maske de her LED'i hafifçe yayar; zemin aynı aralıktaki bir duvardan daha yoğun görünür. İzleme konumlarının gerektirdiğinden ince bir aralık, insanların ayağının altına yalnızca daha küçük ve daha hassas LED'ler koyar. İstisna, alçak bir kameranın yüzeye 1,5–2 m yaklaştığı yayın ve XR sahneleridir; orada olağan seçim P2.6'dır. XR Floor iç mekân için 2,6 mm, iç ve dış mekân için 3,9 mm aralıkla sunulur.

İnteraktif LED zemin: algılama, gecikme ve içerik motoru

İnteraktif LED zemin üzerindeki insanlara tepki verir: bir adımdan dalgalar yayılır, bir çocuğun bastığı karo yanar, ziyaretçinin durduğu yerde bir ürün belirir. Tipik kullanımlar marka aktivasyonları, müze sergileri, mağaza girişleri, çocuk alanları ve kurumsal etkinliklerdeki oyunlardır. Ekran aynıdır; eklenen şey bir algılama katmanı ve gerçek zamanlı bir içerik motorudur.

Basınç mı, kızılötesi mi?

Zemin modüllerine iki yöntem yerleştirilir. Basınç algılama modülün üzerindeki ağırlığı kaydeder; sağlamdır, ışıktan etkilenmez ve yalnızca gerçek teması bildirir. Kızılötesi algılama LED'lerin arasına verici-alıcı çiftleri yerleştirir ve yüzeyin hemen üzerindeki ayakkabıdan dönen yansımayı yakalar; daha sık bir ızgara sunar, ancak tungsten armatürler ya da doğrudan güneş onu yanıltabilir; bu yüzden gösteri ışığı altında denenir. Büyük kalıcı salonlarda insanlar bunun yerine yukarıdan derinlik kameralarıyla da izlenebilir.

Gecikme ve içerik motoru

Sensör verisi medya sunucusuna gider; gerçek zamanlı motor tepkiyi üretir ve LED işlemcisi üzerinden kabinlere gönderir. 30–60 Hz sensör taraması 17–33 ms, üretilen bir kare yaklaşık 17 ms, işlemci ve alıcı kartlar bir iki kare daha ekler. Toplamın 100 ms'nin altında kalması anlık hissettirir; 150 ms'nin üzerinde efekt ayağın gözle görülür biçimde gerisinde kalır. 250 mm'lik modül başına bir algılama noktası adımlar ve oyunlar için yeterlidir.

LED zemin ekran nerede kullanılır: beş örnek hesap

Düğün ve gala için LED dans pisti, 6 × 6 m

Düğün LED dans pisti için 6 × 6 m ölçü 36 m², yani 144 kabin eder ve 250–400 davetlili bir balo salonuna uyar. P3.9'da tuval 1.536 × 1.536 pikseldir. Zemin yaklaşık 1,6 ton, metrekarede kabaca 45 kg gelir ve bunu her balo salonu döşemesi taşır; asıl yük dans edenlerdir. Ortalama güç 10 kW civarında, kuramsal tepe değer yaklaşık 30 kW'tır; yüzde 30–40 parlaklıkta çalışan bir zemin bunun epey altında kalır. IP65 sürümü seçin, çünkü içecek dökülecektir. Dört kişilik ekip bu alanı üç dört saatte döşer ve teraziler.

Konser ve TV için LED sahne zemini ve arka duvar

Konser ya da televizyon sahnesinde zemin, arka duvarı seyirciye doğru uzatır. 12 × 8 m bir LED sahne zemini 96 m² ve 384 kabin, yaklaşık 4,4 ton eder; arkasında 12 × 6 m bir XR Event ya da XR Arena duvarı durur. İki yüzey de P3.9 olduğunda içerik ekibi bunları tek tuval olarak ele alır: duvarda 3.072 × 1.536, zeminde 3.072 × 2.048 piksel. Podyumların ve davul platformunun ayaklarına yük yayan pabuçlar konur; alttaki sahne platformu toplam ağırlığa göre seçilir. Açık havada 3.000 nit parlaklıktaki IP65 sürüm kullanılır ve platform yağmur için hafif eğimle kurulur.

Duvarla eşleşen XR ve sanal prodüksiyon zemini

Sanal prodüksiyon setinde zemin kadrajın içindedir; bu yüzden duvarla yalnızca gözde değil kamerada da eşleşmelidir. 1,9–2,6 mm aralıklı bir XR Studio duvarının önünde P2.6 XR Deck piksel dokusunu benzer tutar; 8 × 6 m bir zemin 192 kabin ve 3.072 × 2.304 piksel eder. Zemin ve duvar aynı renk uzayına ve beyaz noktasına kalibre edilir, mümkünse aynı LED partisinden seçilir; 3.840 Hz tazeleme hızı ve genlock ile senkron çalışan işlemci tarama çizgilerini görüntünün dışında tutar.

İki kamera sorunu zemine özgüdür. Moiré daha erken ortaya çıkar; çünkü zemine sıyırma açısıyla bakan kamera piksel sıralarını sıkışmış görür ve bu sıralar sensör ızgarasıyla girişim yapar. Çözüm daha ince aralık, hafif yumuşak bir netlik düzlemi ve çok alçak, uzun odaklı çekimlerden kaçınmaktır. İkinci sorun yansımadır: parlak bir maske duvarı ve ışık sistemini aynalar, mat ve yansıma önleyici maske ise siyah seviyesini korur. Zemin ile duvarın birleşimini sanal prodüksiyon yazımızda ele alıyoruz.

Otomotiv showroom'u ve döner platform alanı

Showroom LED zemin için 8 × 5 m ölçü 40 m² ve 160 kabin eder; P2.6'da 3.072 × 1.920 piksel gösterir. Zor olan otomobildir. Lastik başına 550 kg ile tek bir tekerlek, bir kabinin yayılı yük olarak taşıdığı 375 kg'ı aşar; direksiyonu yerinde çevirmek ise maskeyi zımparalar. Temiz çözüm, otomobili kendi taşıyıcısı olan bir döner platforma almak ve LED zemini çevresine döşemektir. Otomobil mutlaka LED yüzeyde duracaksa noktasal yük kapasitesi o araç için doğrulanır, lastiklerin altına yük yayan plakalar konur ve araç direksiyon çevrilmeden itilir.

Müze ve deneyim merkezleri

Müze zemini yıllarca günde on on iki saat çalışır; çoğunlukla karartılmış bir salonda ve sıklıkla interaktif içerikle. 5 × 4 m bir zemin 80 kabin ve P2.6'da 1.920 × 1.536 piksel eder; çocuklar yüzeye oturup çömeldiği için ince aralık burada yerindedir. Parlaklık 300–600 nit seviyesine ayarlanır; bu LED ömrünü uzatır. Kalıcı zeminler üstten servis erişimi, aynı üretim partisinden yüzde üç ila beş yedek modül ve yazılı bir temizlik rutiniyle planlanır.

Yüzey ve güvenlik: kaymazlık sınıfı, parlama, topuk ve sıvılar

Yüzey, optik bir bileşen olmadan önce bir güvenlik bileşenidir. Maskenin belgelenmiş kaymazlık sınıfını isteyin; zemin kaplamalarında kullanılan R ölçeği gibi tanınmış bir standarda göre test edilmiş olmalıdır. Kuru iç mekân etkinlik zeminleri genellikle R9–R10 civarındadır, ıslak ya da açık hava yüzeyleri daha fazlasını ister. İkinci özellik parlamadır: hareketli ışıkların altında parlak bir maske yansımaları kameralara ve ön sıralara gönderir, siyah seviyesini yükseltir; bu yüzden sahne ve stüdyo zeminlerinde mat, yansıma önleyici yüzey standarttır.

Polikarbonat maskeler dayanıklı ve hafiftir ama zamanla iz alır; kiralama zeminlerinde sarf parçası sayılır. Değeri belli bir maskede ince topuk kabul edilir, geniş kauçuk tekerlekli flight case'ler noktasal yük sınırı içinde zeminden geçebilir; transpalet, makaslı platform ve piyano için yürüme plakası serilir. Sıvılar için üst yüzeyin IP sınıfına bakın: XR Floor ailesinde 3,9 mm sürümler IP65 sızdırmazlıktadır; 2,6 mm iç mekân sürümü ise kuru kalması gereken IP30 sınıfı bir stüdyo ürünüdür. Temizlik nemli mikrofiber paspas ve nötr temizleyiciyle yapılır; solvent ve basınçlı su kullanılmaz.

LED zemin ekran kurulumu: düzgünlük, terazileme, kablo ve rampa

Kurulum alt zeminle başlar. Halı kaldırılır ya da kontrplakla kapatılır; çünkü ayaklar hav içine gömülür. İlk sıra lazer nivoyla bir referans çizgisine göre dizilir ve her kabin bağımsız ayaklarıyla kota getirilir; XR Floor'un 60–75 mm ayar aralığı çoğu balo salonu, sahne ve fuar zeminindeki bozukluğu karşılar. Hedef, kabinler arasında yarım milimetrenin altında bir kot farkıdır. Açık kenarlar rampa ya da kenar profiliyle kapatılır: tekerlekli sandalye ve servis arabaları 1:12'ye yakın bir eğim ister; yaklaşık 10 cm yüksekliğindeki bir platform için bu, salon yerleşiminde 1,2 m civarında bir rampa demektir.

Güç ve veri platformun altından, içi boş şasinin içinden gider; hiçbir kablo yürüme yoluna çıkmaz. Hatlar tepe tüketime göre planlanır: XR Floor kabin başına ortalama 60–80 W, en fazla 180–240 W çeker; 16 A bir hat yaklaşık 14 kabin besler ve 144 kabinlik bir dans pisti üç fazlı bir dağıtım panosu ister. Bir gigabit veri portu P3.9'da yaklaşık 39, P2.6'da 17 kabin taşır. Zemin kabinleri fansızdır ve ısıyı alttaki hava boşluğuna verir; bu yüzden çevre hiçbir zaman hava geçirmeyecek biçimde kapatılmaz. Servis üstten yapılır: vantuzlu bir alet manyetik modülü kaldırır, yenisi bir dakika içinde yerine oturur.

Zemin için içerik: perspektif, yavaş hareket ve düşük parlaklık

Zemin içeriği perspektifle görülen bir yüzey için tasarlanır. Sekiz metre uzakta oturan ve gözü zeminden 1,2 m yukarıda olan bir konuk yüzeyi yaklaşık sekiz derecelik bir açıyla görür; altı metre derinliğindeki zemin onun görüş alanında 90 cm yüksekliğindeki bir duvar kadar yer kaplar. İnce ayrıntı ve yazı bu açıda kaybolur; büyük formlar, geçişler ve ışık süpürmeleri ayakta kalır. Ayağın altındaki hareket ayrıca hissedilir: hızlı kayma, flaş etkisi ve dönme özellikle topuklu ayakkabıyla dengeyi bozar; zemin içeriği bu yüzden yavaş akar.

Parlaklık duvardakinden düşüktür. İç mekân zeminlerinde 600–1.500 nit kullanılabilir parlaklık bulunur ve genellikle bunun yüzde 20–40'ıyla çalışılır; çünkü zemin yüzleri alttan aydınlatır, fotoğrafları düzleştirir ve aşağı bakan dansçının gözünü alır. Koyu bir taban üzerinde parlak vurgular beyaz bir alandan daha zengin görünür, gücü ve ısıyı da düşürür. İstisna gün ışığıdır: açık hava sahne zemini 3.000 nit sürümü ister. Parlaklık sahada, gösteri ışığı açıkken ayarlanır.

Zeminde önce taşıma kapasitesi ve yüzey, sonra piksel aralığı seçilir; üzerinde güvenle durulamayan bir ekranın görüntüsü kimseyi ilgilendirmez.

Kiralama mı, kalıcı LED zemin mi?

LED dans pisti ve sahne zeminlerinin çoğu kiralanır: etkinlik bir gece ya da bir turne ayağı sürer, zemin altışar kabinlik flight case'lerle gelir, tedarikçi ekibi, rampaları, işlemciyi ve gösteri teknisyenini sağlar. Maliyeti belirleyenler alan, piksel aralığı, gösteri günü sayısı, interaktif seçenek, mekânın kurulum için tanıdığı saatler ve içeriğin kapsama dahil olup olmadığıdır. LED ekran kiralama rehberimiz imzadan önce netleştirilecek soruları sıralar. Xeron her zemin için bu bilgiler belli olduktan sonra projeye özel teklif hazırlar.

Showroom, müze, kulüp ve stüdyolardaki kalıcı zeminler genellikle döşemede bırakılan bir yuvaya gömülür; böylece yüzey döşemeyle aynı kotta biter ve rampa gerekmez. Yuva mimarla birlikte planlanır: kabin ve ayaklar için derinlik, düz ve yalıtılmış bir taban, drenaj, havalandırma yolları, güç ve veri için borular. Yedek modüller, maske değişim aralığı ve servis müdahale süresi baştan belirlenir; çünkü her gün kullanılan bir zemin herhangi bir duvardan daha hızlı yıpranır.

LED zemin ekranlarda sık yapılan hatalar

Zeminlerdeki sorunların çoğu ilk kabin yere konmadan önce belirlenir. Gelen taleplerde ve keşiflerde en sık gördüğümüz hatalar aşağıdadır; her biri planlama aşamasında kolayca önlenir, etkinlik günü ise zor düzeltilir.

1. 01kg/m² değerini noktasal yük sanmak ve insanlar için sınıflandırılmış bir zemine araç ya da makaslı platform çıkarmak.
2. 02Alt zemini unutmak: 500 kg/m² değerindeki sahne platformunun üzerindeki 1.500 kg/m² ekran, 500 kg/m² bir zemindir.
3. 03İçecek servisi yapılan yerde sızdırmaz olmayan iç mekân zemini kullanmak.
4. 04Zemini duvar parlaklığında çalıştırmak; dans edenlerin gözünü alır ve her fotoğrafı yakar.
5. 05Zemini kontrplak sermeden halının üzerine kurmak ya da masa planında rampaya yer bırakmamak.
6. 06İnteraktif içeriği zaman, test ve yedek plan isteyen bir yazılım değil, ekranın bir ayarı saymak.

Alanı, zeminin üzerinde ne duracağını, alt zemini ve kamera kullanılıp kullanılmayacağını bize yazın; Xeron ekibi yük kontrolü, piksel aralığı, kabin sayısı, güç ve rampa planıyla birlikte bir öneri hazırlar. Zeminin arkasındaki duvarı da boyutlandırıyorsanız hesabı etkinlik için LED ekran boyutu rehberimizde bulabilirsiniz. Başlamanın en kısa yolu Proje Başlat sayfasındaki formdur.
