XR Edge
Dış mekân kavisli LED ekran
DIŞ MEKÂNDOOHPerakendeYaratıcı
3,91–10,4 mm
PİKSEL ARALIĞI
5.000–8.000
PARLAKLIK · NİT
1000×1000 mm
KABİN
DIŞ MEKÂN
ORTAM
01 / GENEL BAKIŞ
Yumuşak kavis, dış mekânda güçlü etki.
Standart dikdörtgen kabinlerin dolduramadığı yerler vardır: dışbükey bir köşe, kavisli bir giriş saçağı. XR Edge tam bu yerler için geliştirildi. Düz XR Vision'ın tamamlayıcısıdır; servis düzeni ve taşıyıcı çerçeve standardı aynıdır. XR Edge'in farkı, daha dar yarıçaplı kavislere izin veren küçük modül ölçüsüdür.
XR EDGE — 1000×1000 mm KABİN3,91–10,4 mm · 5.000–8.000 NİT
5.000 nit
yol kenarında, güneş altında bile net görünen parlaklık
1×1 m
taşıyıcı kabin, cephede uzun yıllar sabit kalır
IP65
önde ve arkada toza ve suya karşı koruma
02 / TASARIM
Tasarlanırken bir nesne.
Kurulduğunda bir yüzey.
KABİN1000×1000 mm
PİKSEL ARALIĞI3,91–10,4 mm
PARLAKLIK5.000–8.000
ORTAMDIŞ MEKÂN
TÜM TEKNİK VERİLERTEKNİK VERİLER ↓
KONFİGÜRASYONLAR
01

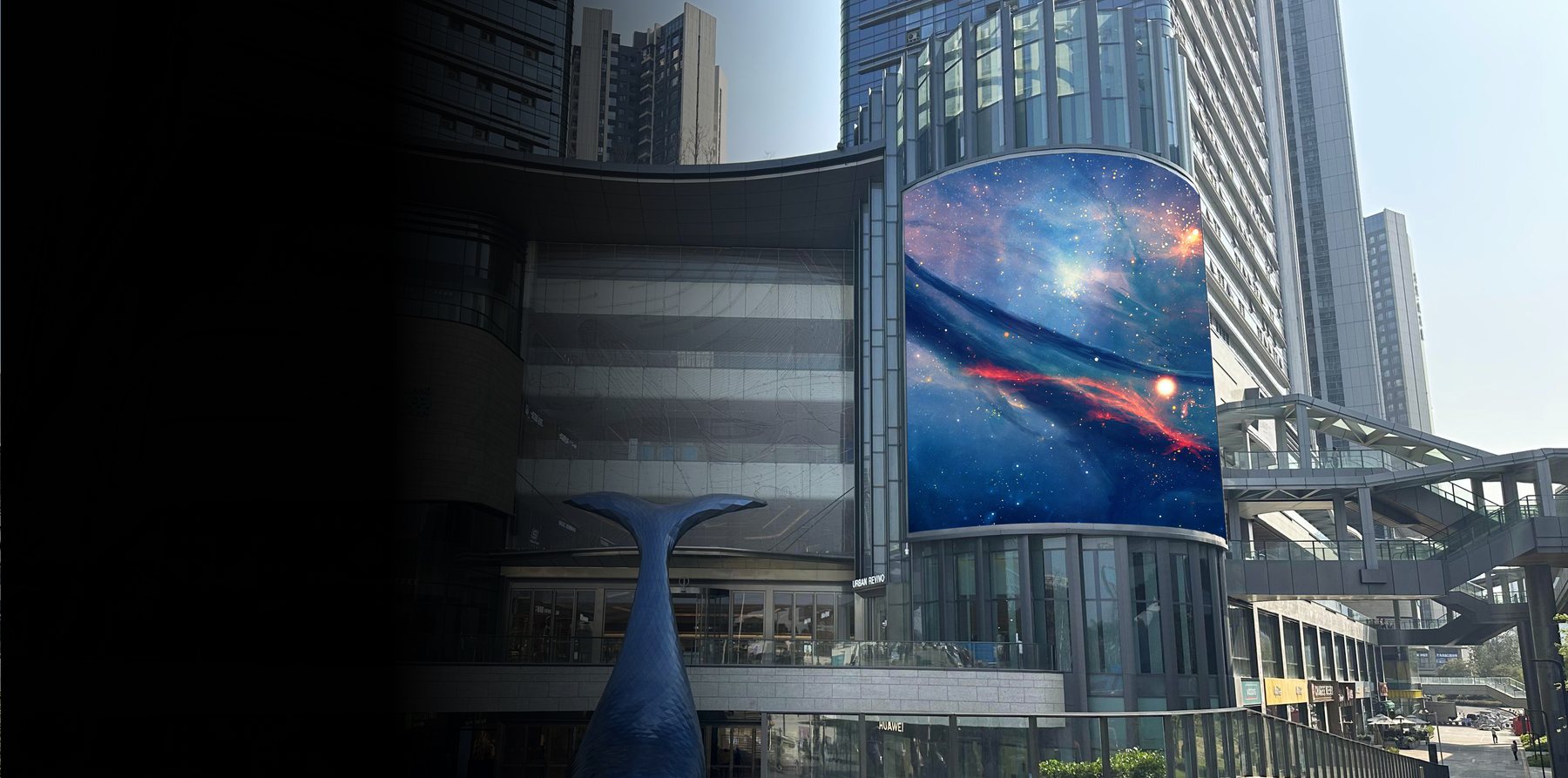

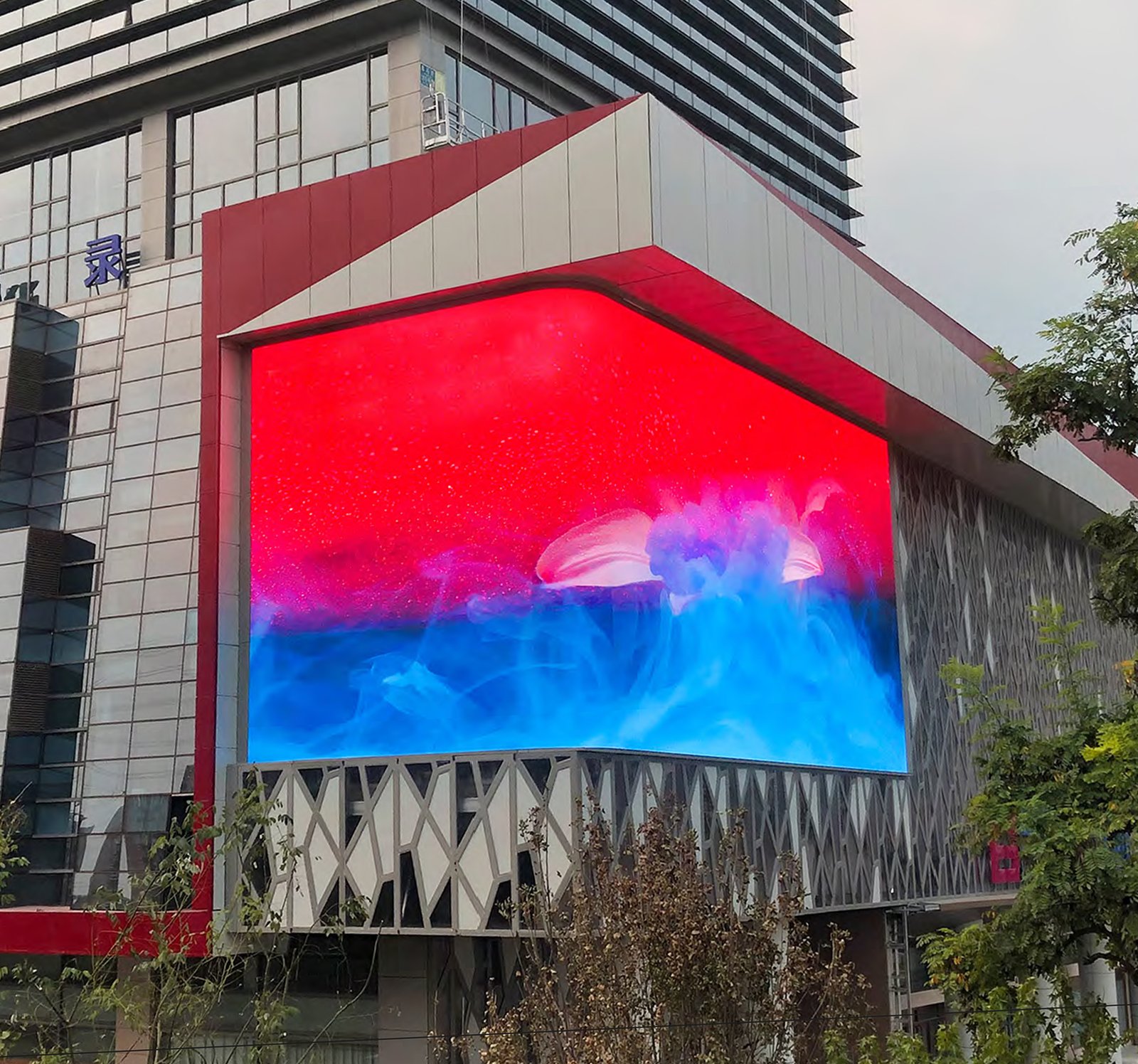

Dışbükey cephe montajı
Taşıyıcı kabin, dış cephede uzun yıllar sabit kalacak şekilde üretildi. Standart cephe çeliğine bağlanır, özel kavisli alt konstrüksiyon gerektirmez.
02
XR Vision ile doğrudan bağlantı
Düz XR Vision kabinlere geçiş modülü olmadan bağlanır. Kavisli ve düz bölümleri olan cephelerde montaj, kablolama ve video işleme altyapısı ortaktır.
03

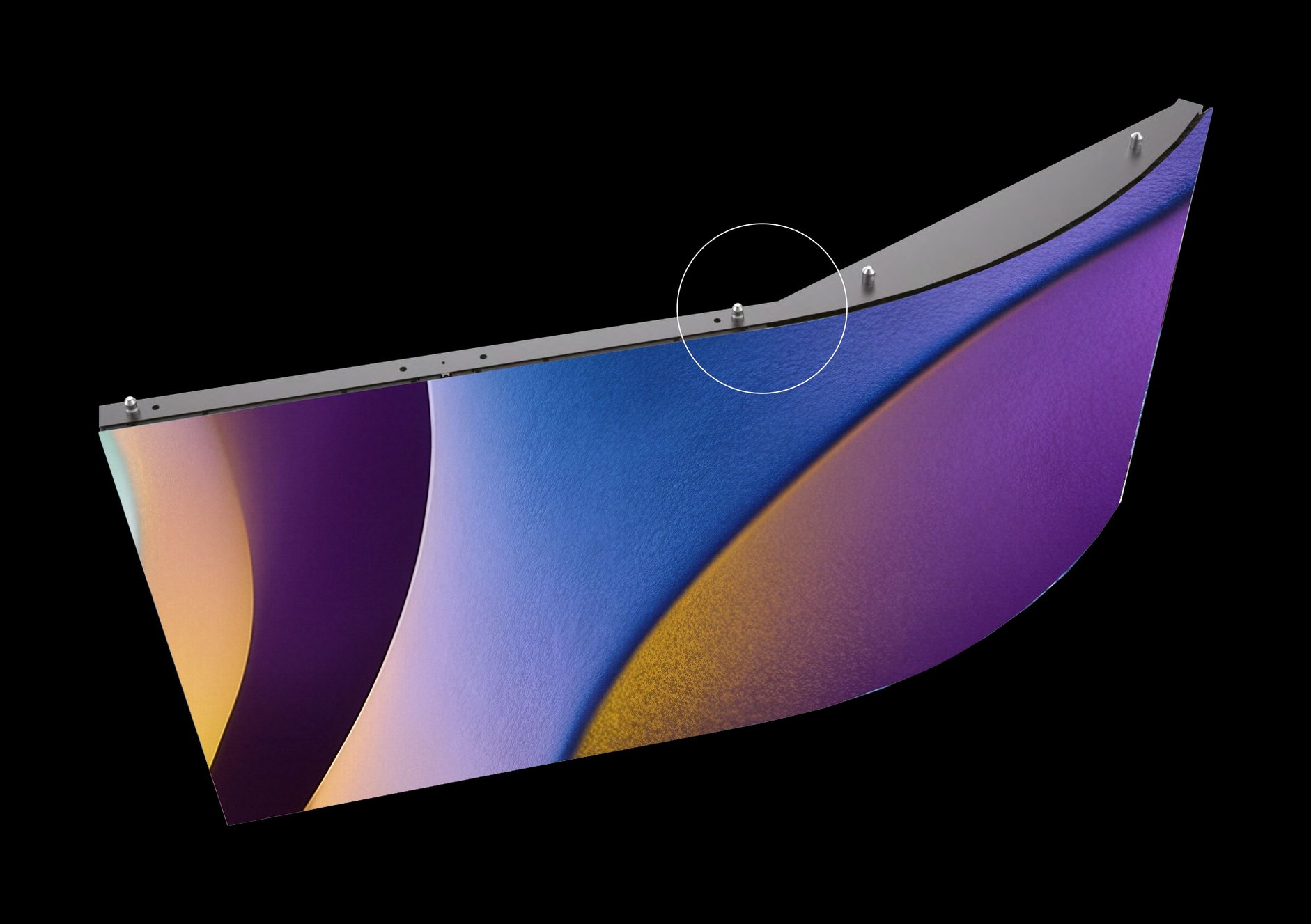

Ek yeri görünmeyen kavisler
XR Edge, 125×250 mm ölçüsündeki kompakt modülleriyle sabit dışbükey kavisler kurar. Kavis, XR Vision platformunun devamı gibi görünür; ek yerleri fark edilmez.
03 / ÖNE ÇIKAN ÖZELLİKLER
Önemli olan neyse
ona göre tasarlandı.
01 / 06Kırılmadan dönen kavis
Kırılmadan dönen kavis
Küçük modül ölçüsü dışbükey kavisi yumuşak döndürür; hangi mesafeden bakılırsa bakılsın yüzeyde kırıklık göze batmaz.
Yüksek parlaklık
5.000 nit parlaklık sayesinde içerik, yol kenarında ve mağaza cephesinde doğrudan güneş altında bile rahatça okunur.

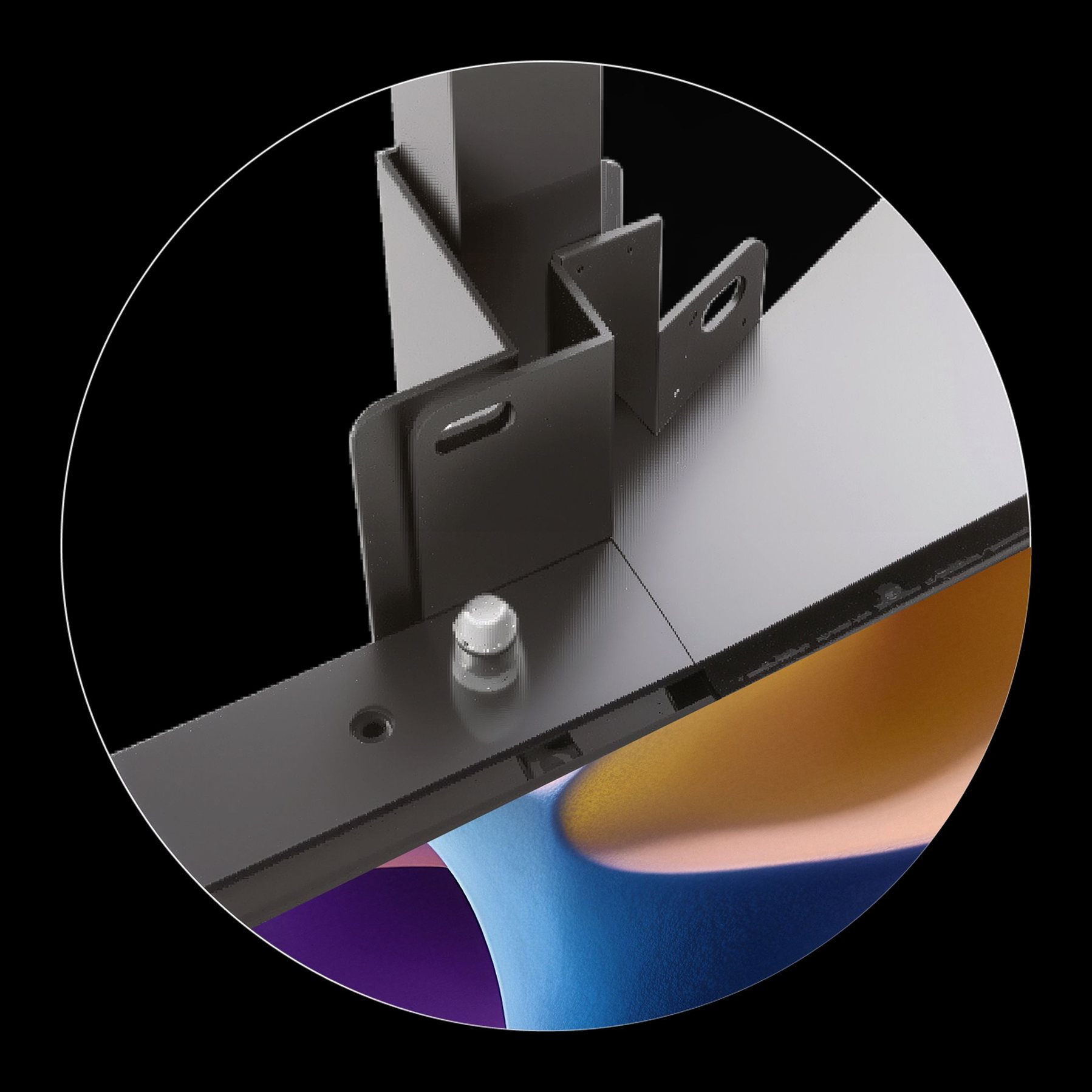

Sağlam sabit kurulum kabini
25 kg ağırlığındaki 1×1 m taşıyıcı kabin, cephede uzun yıllar kalacak şekilde ve yapısal yük koşullarına göre üretildi.
XR Vision ile tam uyum
Düz XR Vision kabinlere doğrudan bağlanır; düz ve kavisli bölümler tek cephe olarak tasarlanır. Tek kontrolcü, tek sistem.
IP65 koruma
Toza ve suya karşı tamamen sızdırmazdır; her türlü dış mekân koşulunda güvenle çalışır.

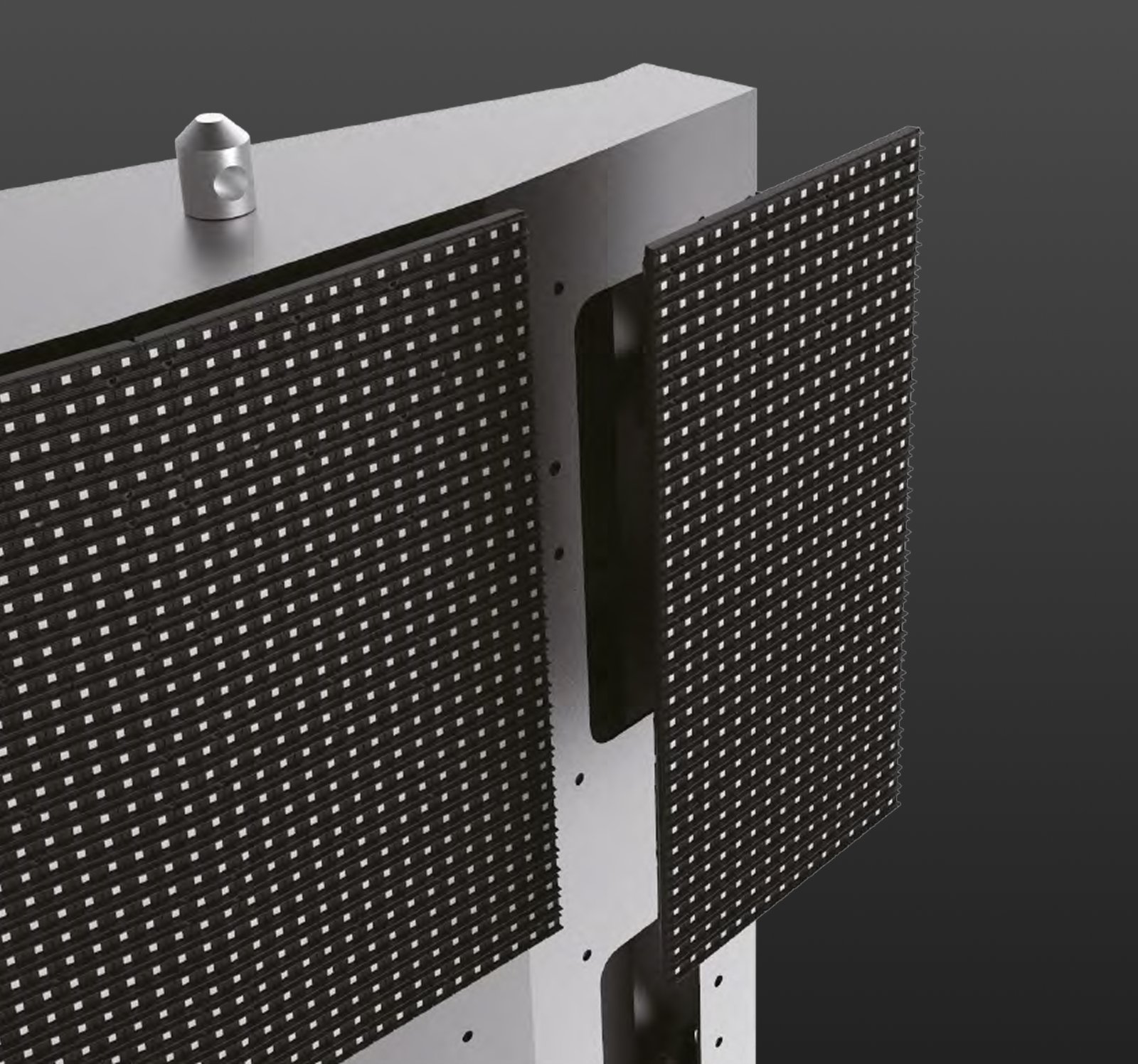

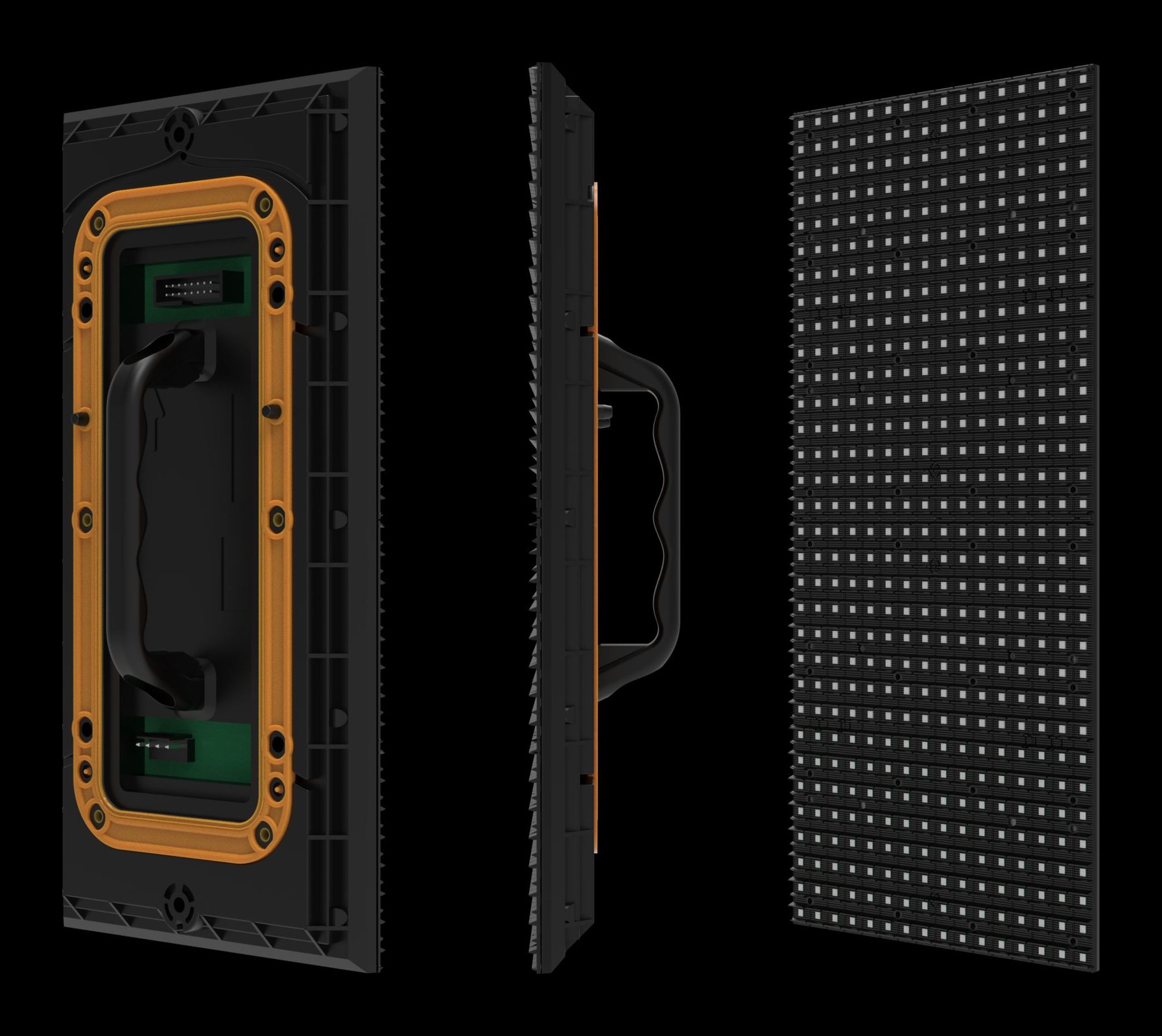

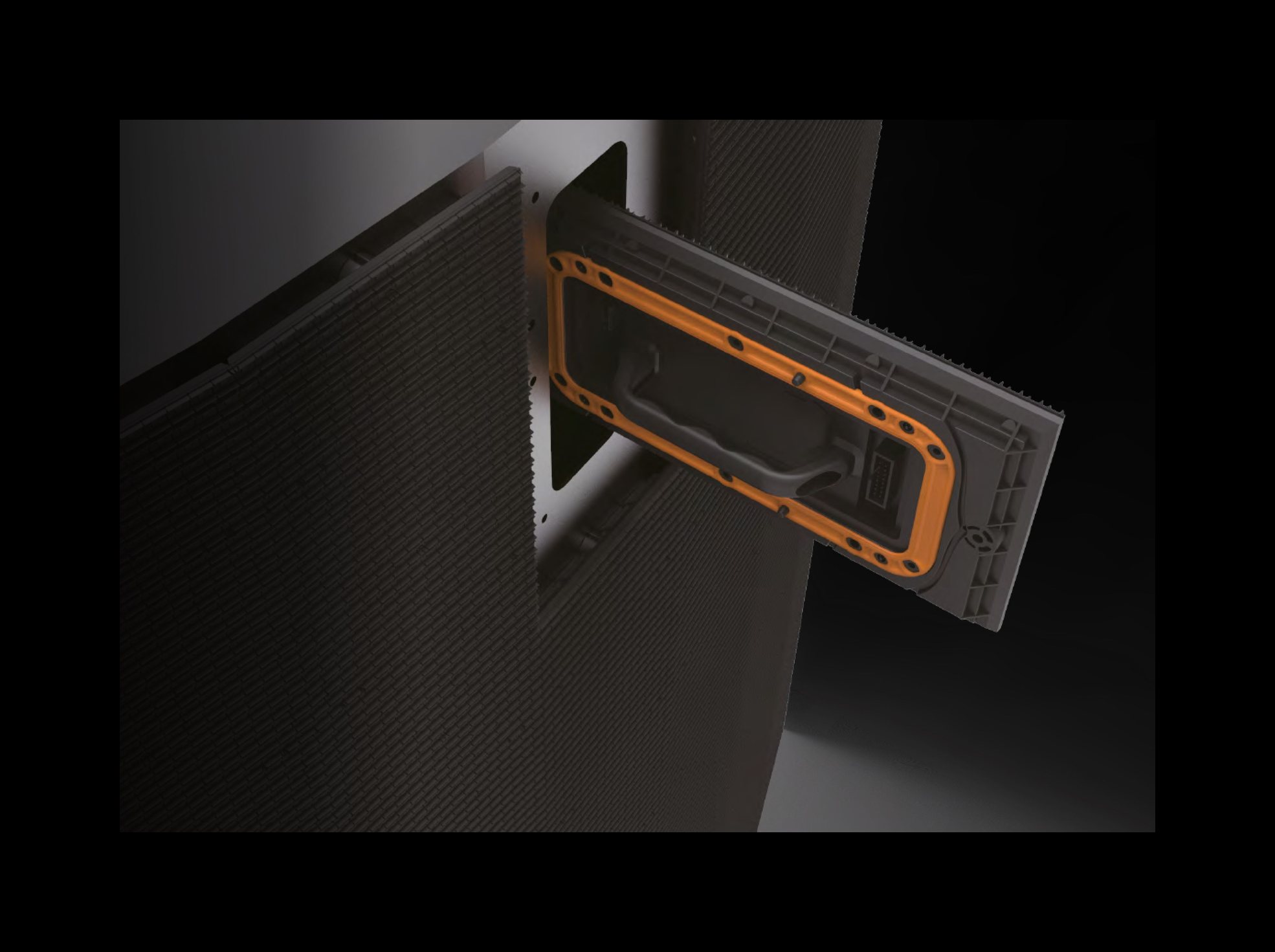

Ön ve arka servis
Birbirinin yerine takılabilen LED modüller servisi kolaylaştırır, ekranın kapalı kaldığı süreyi kısaltır.
04 / TEKNİK VERİLER
Teknik veriler.
XR Edge için model bazında teknik veriler. Henüz doğrulanmamış değerler işaretlidir; resmi veri sayfaları geldikçe tamamlanacaktır.
09 MODELLER — YANA KAYDIRIN →
MODEL
IL-FISS-IRWP1.2 Lite
VERİ SAYFASI
IL-FISS-IRWP1.2 Flip
VERİ SAYFASI
IL-FISS-IRWP1.5 Lite
VERİ SAYFASI
IL-FISS-IRWP1.8 Lite
VERİ SAYFASI
IL-FISS-IRWP1.56 Flip
VERİ SAYFASI
IL-FISS-IRWP1.87 Flip
VERİ SAYFASI
IL-FISS-IRWP2.3 Lite
VERİ SAYFASI
IL-FISS-IRWP2.5 Lite
VERİ SAYFASI
IL-FISS-IRWP3.1 Lite
VERİ SAYFASI
GENEL
ORTAM
İÇ MEKÂN
İÇ MEKÂN
İÇ MEKÂN
İÇ MEKÂN
İÇ MEKÂN
İÇ MEKÂN
İÇ MEKÂN
İÇ MEKÂN
İÇ MEKÂN
LED DİZİLİMİ
3-in-1 SMD
Flip chip
3-in-1 SMD
3-in-1 SMD
Flip chip
Flip chip
3-in-1 SMD
3-in-1 SMD
3-in-1 SMD
FİZİKSEL
PİKSEL ARALIĞI
1,25 mm
1,25 mm
1,56 mm
1,87 mm
1,56 mm
1,87 mm
2,34 mm
2,5 mm
3,12 mm
PİKSEL YOĞUNLUĞU
640.000 px/m²
640.000 px/m²
409.600 px/m²
284.444 px/m²
409.600 px/m²
284.444 px/m²
182.044 px/m²
160.000 px/m²
102.400 px/m²
MODÜL ÇÖZÜNÜRLÜĞÜ (Y/D)
240 × 135 px
240 × 135 px
192 × 108 px
160 × 90 px
192 × 108 px
160 × 90 px
128 × 72 px
120 × 135 px
96 × 54 px
MODÜL ÖLÇÜLERİ
300 × 168,8 mm
300 × 168,8 mm
300 × 168,8 mm
300 × 168,8 mm
300 × 168,8 mm
300 × 168,8 mm
300 × 168,8 mm
300 × 337,5 mm
300 × 168,8 mm
KABİN ÇÖZÜNÜRLÜĞÜ (Y/D)
480 × 270 px
480 × 270 px
384 × 216 px
320 × 180 px
384 × 216 px
320 × 180 px
256 × 144 px
240 × 135 px
192 × 108 px
KABİN ÖLÇÜLERİ
600 × 337,5 mm
600 × 337,5 mm
600 × 337,5 mm
600 × 337,5 mm
600 × 337,5 mm
600 × 337,5 mm
600 × 337,5 mm
600 × 337,5 mm
600 × 337,5 mm
KABİN AĞIRLIĞI
5,2 kg (11,46lb)
5,2 kg (11,46lb)
5,2 kg (11,46lb)
5,2 kg (11,46lb)
5,2 kg (11,46lb)
5,2 kg (11,46lb)
5,2 kg (11,46lb)
5,2 kg (11,46lb)
5,2 kg (11,46lb)
OPTİK
PARLAKLIK
800 nits
1000 nits
800 nits
800 nits
1000 nits
1000 nits
1000 nits
1200 nits
1200 nits
YENİLEME HIZI
3.840 Hz
3.840 Hz
3.840 Hz
3.840 Hz
3.840 Hz
3.840 Hz
3.840 Hz
3.840 Hz
3.840 Hz
TARAMA ORANI
1/30
1/27
1/27
1/30
1/27
1/30
1/24
1/30
1/24
İZLEME AÇISI (Y/D)
160°/160°
160°/160°
160°/160°
160°/160°
160°/160°
160°/160°
160°/160°
160°/160°
160°/160°
ELEKTRİKSEL
MAKS. GÜÇ (W / PANEL)
135 W
55 W
150 W
150 W
71 W
61 W
105 W
105 W
120 W
ORT. GÜÇ (W / PANEL)
45 W
18 W
50 W
50 W
24 W
20 W
35 W
35 W
40 W
ÇALIŞMA GERİLİMİ
100-240V AC, 50/60 Hz
100-240V AC, 50/60 Hz
100-240V AC, 50/60 Hz
100-240V AC, 50/60 Hz
100-240V AC, 50/60 Hz
100-240V AC, 50/60 Hz
100-240V AC, 50/60 Hz
100-240V AC, 50/60 Hz
100-240V AC, 50/60 Hz
SİNYAL GİRİŞİ
DVI · HDMI · DP · SDI · RJ45
DVI · HDMI · DP · SDI · RJ45
DVI · HDMI · DP · SDI · RJ45
DVI · HDMI · DP · SDI · RJ45
DVI · HDMI · DP · SDI · RJ45
DVI, HDMI, DP, SDI, RJ45
DVI · HDMI · DP · SDI · RJ45
DVI · HDMI · DP · SDI · RJ45
DVI · HDMI · DP · SDI · RJ45
ÇEVRESEL
IP KORUMA SINIFI
IP30
IP30
IP30
IP30
IP30
IP30
IP30
IP30
IP30
ÇALIŞMA SICAKLIĞI
-10°C ~ +45°C
-10°C ~ +45°C
-10°C ~ +45°C
-10°C ~ +45°C
-10°C ~ +45°C
-10°C ~ +45°C
-10°C ~ +45°C
-10°C ~ +45°C
-10°C ~ +45°C
ŞEFFAFLIK
0%
0%
0%
0%
Veri bekleniyor
Veri bekleniyor
0%
0%
0%
SERTİFİKALAR
CE · FCC · ETL · CB · RoHS · REACH · WEEE
CE · FCC · ETL · CB · RoHS · REACH · WEEE
CE · FCC · ETL · CB · RoHS · REACH · WEEE
CE · FCC · ETL · CB · RoHS · REACH · WEEE
CE · FCC · ETL · CB · RoHS · REACH · WEEE
CE · FCC · ETL · CB · RoHS · REACH · WEEE
CE · FCC · ETL · CB · RoHS · REACH · WEEE
CE · FCC · ETL · CB · RoHS · REACH · WEEE
CE · FCC · ETL · CB · RoHS · REACH · WEEE
* Piksel aralığı ve kabin ölçüsünden hesaplanmıştır; resmi veri sayfasıyla doğrulanacaktır.
